Inyecciones armadas como solución para laderas y taludes inestables.

Inyecciones de lechada de cemento por fracturación hidráulica a través de tubos manguito de acero.

Obras y Proyectos Geotécnicos (OPG) ofrece al arquitecto su experiencia en técnicas comprobadas para el tratamiento del terreno a través de tubos manguito, como solución a múltiples problemas geotécnicos que se presentan en el terreno en ladera y en los taludes de obras de edificación.

Los PRINCIPALES BENEFICIOS de las inyecciones armadas, que hacen que se diferencie de otros métodos de mejora del terreno, son:

• Las MÍNIMAS PERTURBACIONES superficiales que se producen durante su ejecución en el entorno, siendo estas del orden milimétrico. SIN DEFORMACIONES EN MEDIANERAS.

• La posibilidad de trabajar tanto en ESPACIOS REDUCIDOS con equipos livianos, como en espacios amplios con máquinas de mayor robustez.

• Perfilado final del talud en UNA SOLA OPERACIÓN, SIN NECESIDAD DE BATACHES. Estabilización de cortes de vaciado sin elementos estructurales.

• Personal técnico y de obra con ALTO GRADO DE ESPECIALIZACIÓN
• Eficacia comprobada: CONTROL DE RESULTADOS MEDIANTE EQUIPOS AUTOMÁTICOS DE CONTROL DE PARÁMETROS, MEDICIONES DIRECTAS DE PRESIÓN EN TALADROS Y ENSAYOS GEOFÍSICOS

EN FASE DE PROYECTO

• Obtención de los parámetros del terreno tratado.
• Diseño de la geometría de la solución.

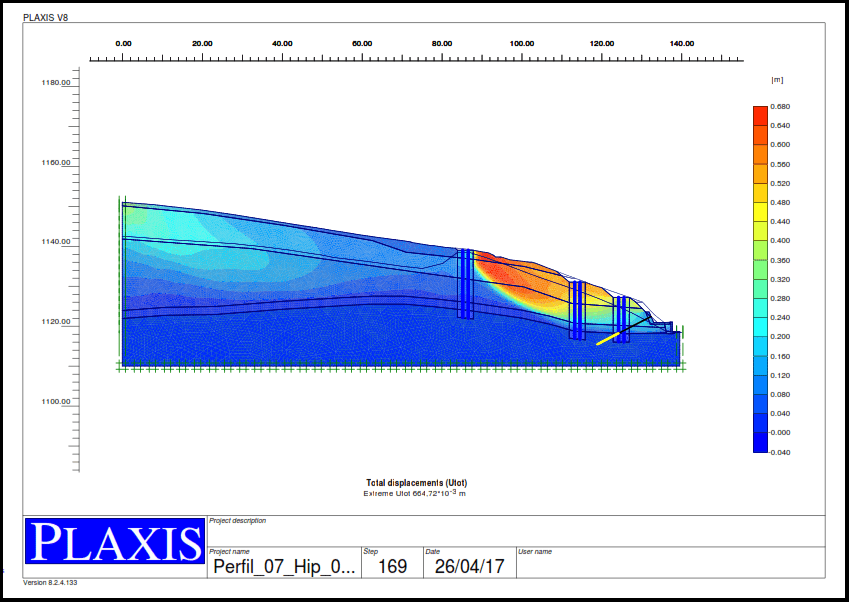

• Cálculo de comprobación utilizando el método de equilibrio límite o el método de elementos finitos de todas las fases del proceso.

OPG OPERA PARTIENDO DE LAS CAUSAS DE LA INESTABILIDAD

Las causas principales de la inestabilidad de un talud son, los insuficientes valores de los parámetros resistentes del terreno (ángulo de fricción y cohesión), ocasionando importantes deformaciones en el terreno. Esto combinado con la presencia de agua, origina deslaves y/o aparición de presiones intersticiales, que acaban por inestabilizarlos.

Los principales problemas que se plantean a la hora de estabilizar taludes se pueden resumir en:

• La exigencia de deformaciones por debajo de un cierto límite.
• La obtención de factores de seguridad que garanticen la estabilidad permanente (F.S. superiores a 1,4-1,5), mejorando la cohesión, el ángulo de fricción y la densidad del  terreno.
• La falta de espacio para emplazar la maquinaria y maniobrar los equipos.
• Impermeabilización o drenaje para neutralizar las presiones intersticiales y los empujes hidrostáticos.

Para conseguir dar solución definitiva a estos problemas planteados se hace necesaria una técnica capaz de alcanzar los siguientes objetivos:

OBJETIVOS GENERALES

• Mejorar los parámetros resistentes del terreno, para estabilizar un talud, que cumpla con un factor mínimo de seguridad de forma permanente, sin causar deformaciones no permitidas en el entorno, durante y después de la ejecución.

OBJETIVOS ESPECIFICOS

• Incrementar de modo prefijado, la cohesión, el ángulo de fricción y la densidad del  terreno, y disminuir la permeabilidad o por el contrario favorecer el drenaje del talud.

Las inyecciones de lechadas de cemento estable y/o microcemento, ejecutadas por impregnación y/o fracturación hidráulica del suelo, a través de tubos manguito de acero (inyecciones armadas), mejoran el terreno a través de tres procesos simultáneos, pero diferenciados, que son:

1. Vertebración por inclusiones coalescentes de lechadas de cemento que fraguan y endurecen.
2. Consolidación del terreno por presión y estructuración, mediante la aplicación de presiones estáticas crecientes en cada manguito, que producen la consolidación de los pequeños dominios de terreno comprendido entre lenguas de lechada.
3. Armado del terreno tratado por los tubos de acero, que quedan en el mismo terreno,  reforzándolo.

El diseño de las inyecciones armadas, se aborda generalmente mediante métodos semiempíricos. Estos métodos requieren especialización de los técnicos y los operarios, ya que los objetivos serán garantizables si el diseño y el proceso de ejecución es el adecuado.

FUNDAMENTOS DE LA TECNICA

• El radio de acción de La inyección de morteros o lechadas se  determina principalmente de forma experimental.
• La presión de inyección mantiene en movimiento el material hasta alcanzar el radio efectivo final.
• Radios de acción y presiones limitados por motivos deformacionales y económicos.
• Necesario que no haya fraguado, endurecimiento, ni dilución de partículas sólidas durante  la operación, siendo capaz de desalojar el agua de los poros y fracturas, aunque, a medida que disminuye  la viscosidad crece la miscibilidad (inyecciones químicas y microcementos)

CONCLUSIONES SOBRE LA TÉCNICA DE LAS INYECCIONES ARMADAS

• Posibilita adoptar distribuciones de tubos de tratamiento y condiciones de ejecución que permitan prefijar parámetros mecánicos resistentes mínimos para un volumen prefijado.
• Permite abordar el tratamiento y controlar sus fases de aplicación con movimientos milimétricos del entorno, que lo hacen compatible con construcciones adyacentes.
• Permite recuperar espacios y ser aprovechados para un mejor ordenamiento del territorio, al permitir verticalizar los taludes con la mejora.
• Los espacios requeridos, para la ejecución de las inyecciones armadas, son reducidos. Por lo tanto, en la mayor parte de las ocasiones, no se requieren restricciones de acceso.
• Por tanto el sistema constituye una solución alternativa eficaz, a los sistemas convencionales de estabilización.
